NT Heap

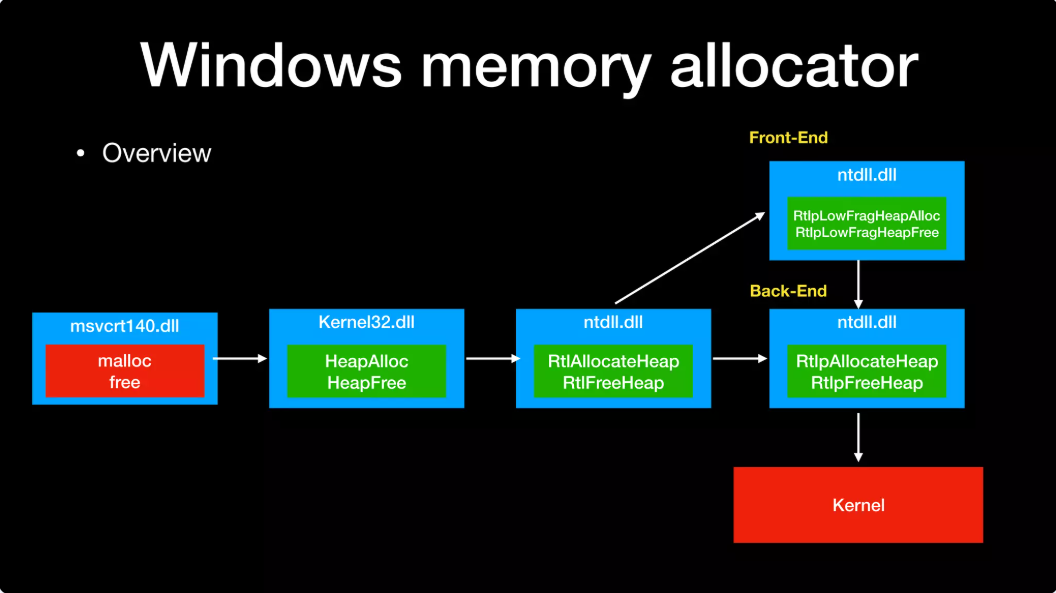

NT_Heap可以分为两个部分

back_end, 后端分配器是主要的堆管理结构, 负责大多数内存管理操作
front_end, 前端分配器为了提高小块内存分配的速度, 对高频小内存分配进行优化, Windows 使用 LFH(Low Fragmentation Heap) 作为主要的前端分配器

1759824981718

#include <Windows.h>
#include <stdio.h>

int main(void)
{
    void* ptr[30] = { NULL };
    HANDLE hHeap = HeapCreate(0, 0x10000, 0);

    int i;

    for (i = 0; i < 30; i++)
    {
        ptr[i] = HeapAlloc(hHeap, 0, 0xF0);
    }

    for (i = 0; i < 30; i++)
    {
        printf("[+] chunk[%02d] address is: %p\n", i, ptr[i]);
    }

    return 0;
}

[+] chunk[00] address is: 000002C55E500860
[+] chunk[01] address is: 000002C55E500960
[+] chunk[02] address is: 000002C55E500A60
[+] chunk[03] address is: 000002C55E500B60
[+] chunk[04] address is: 000002C55E500C60
[+] chunk[05] address is: 000002C55E500D60
[+] chunk[06] address is: 000002C55E500E60
[+] chunk[07] address is: 000002C55E500F60
[+] chunk[08] address is: 000002C55E501060
[+] chunk[09] address is: 000002C55E501160
[+] chunk[10] address is: 000002C55E501260
[+] chunk[11] address is: 000002C55E501360
[+] chunk[12] address is: 000002C55E501460
[+] chunk[13] address is: 000002C55E501560
[+] chunk[14] address is: 000002C55E501660
[+] chunk[15] address is: 000002C55E501760
[+] chunk[16] address is: 000002C55E501860
[+] chunk[17] address is: 000002C55E500750
[+] chunk[18] address is: 000002C55E504D70
[+] chunk[19] address is: 000002C55E505970
[+] chunk[20] address is: 000002C55E504570
[+] chunk[21] address is: 000002C55E505870
[+] chunk[22] address is: 000002C55E504A70
[+] chunk[23] address is: 000002C55E504970
[+] chunk[24] address is: 000002C55E505070
[+] chunk[25] address is: 000002C55E504470
[+] chunk[26] address is: 000002C55E504270
[+] chunk[27] address is: 000002C55E505C70
[+] chunk[28] address is: 000002C55E505570
[+] chunk[29] address is: 000002C55E505270

可以看到前17个堆块的地址间隔固定，后面的chunk地址开始变得随机，是由Front-End分配的。

但当使用 HeapAlloc(hHeap, 1, 0xF0);时chunk地址的间隔固定了，原因是 HEAP_NO_SERIALIZE告诉堆管理器不要在这次分配时对堆加锁，表明了目前系统是单线程环境，LFH 这种专门用来解决“多线程抢锁问题”的复杂机制就失去了存在的意义。为了节省资源和降低复杂度，Windows 就会直接关闭 LFH。

#include <Windows.h>
#include <stdio.h>

int main(void)
{
    void* ptr[30] = { NULL };
   // HANDLE hHeap = HeapCreate(0, 0x10000, 0);

    int i;

    for (i = 0; i < 30; i++)
    {
        ptr[i] = malloc(0xf0);
    }

    for (i = 0; i < 30; i++)
    {
        printf("[+] chunk[%02d] address is: %p\n", i, ptr[i]);
    }

    return 0;
}

如果将HeapAlloc改成malloc的话，堆地址呈现非常混乱，原因是malloc它通常底层调用 HeapAlloc(GetProcessHeap(), ...)。进程默认堆是非常“脏”的 。在你进入 main 函数之前，系统初始化、加载 DLL、CRT 初始化都已经在这个堆上进行了成千上万次分配和释放。

[+] chunk[00] address is: 0000021637658B90
[+] chunk[01] address is: 0000021637662860
[+] chunk[02] address is: 0000021637662960
[+] chunk[03] address is: 0000021637662A60
[+] chunk[04] address is: 0000021637662FD0
[+] chunk[05] address is: 00000216376630D0
[+] chunk[06] address is: 00000216376631D0
[+] chunk[07] address is: 00000216376632D0
[+] chunk[08] address is: 00000216376633D0
[+] chunk[09] address is: 00000216376634D0
[+] chunk[10] address is: 00000216376635D0
[+] chunk[11] address is: 00000216376636D0
[+] chunk[12] address is: 00000216376637D0
[+] chunk[13] address is: 0000021637663D20
[+] chunk[14] address is: 0000021637663B20
[+] chunk[15] address is: 0000021637664A20
[+] chunk[16] address is: 0000021637665420
[+] chunk[17] address is: 0000021637665220
[+] chunk[18] address is: 0000021637664D20
[+] chunk[19] address is: 0000021637664920
[+] chunk[20] address is: 0000021637665520
[+] chunk[21] address is: 0000021637665620
[+] chunk[22] address is: 0000021637665320
[+] chunk[23] address is: 0000021637665720
[+] chunk[24] address is: 0000021637663920
[+] chunk[25] address is: 0000021637664720
[+] chunk[26] address is: 0000021637664820
[+] chunk[27] address is: 0000021637663C20
[+] chunk[28] address is: 0000021637663A20
[+] chunk[29] address is: 0000021637664B20

后端堆

相关结构体

_HEAP

//0x2c0 bytes (sizeof)
struct _HEAP
{
    union
    {
        struct _HEAP_SEGMENT Segment;                                       //0x0
        struct
        {
            struct _HEAP_ENTRY Entry;                                       //0x0
            ULONG SegmentSignature;                                         //0x10
            ULONG SegmentFlags;                                             //0x14
            struct _LIST_ENTRY SegmentListEntry;                            //0x18
            struct _HEAP* Heap;                                             //0x28
            VOID* BaseAddress;                                              //0x30
            ULONG NumberOfPages;                                            //0x38
            struct _HEAP_ENTRY* FirstEntry;                                 //0x40
            struct _HEAP_ENTRY* LastValidEntry;                             //0x48
            ULONG NumberOfUnCommittedPages;                                 //0x50
            ULONG NumberOfUnCommittedRanges;                                //0x54
            USHORT SegmentAllocatorBackTraceIndex;                          //0x58
            USHORT Reserved;                                                //0x5a
            struct _LIST_ENTRY UCRSegmentList;                              //0x60
        };
    };
    ULONG Flags;                                                            //0x70
    ULONG ForceFlags;                                                       //0x74
    ULONG CompatibilityFlags;                                               //0x78
    ULONG EncodeFlagMask;                                                   //0x7c
    struct _HEAP_ENTRY Encoding;                                            //0x80
    ULONG Interceptor;                                                      //0x90
    ULONG VirtualMemoryThreshold;                                           //0x94
    ULONG Signature;                                                        //0x98
    ULONGLONG SegmentReserve;                                               //0xa0
    ULONGLONG SegmentCommit;                                                //0xa8
    ULONGLONG DeCommitFreeBlockThreshold;                                   //0xb0
    ULONGLONG DeCommitTotalFreeThreshold;                                   //0xb8
    ULONGLONG TotalFreeSize;                                                //0xc0
    ULONGLONG MaximumAllocationSize;                                        //0xc8
    USHORT ProcessHeapsListIndex;                                           //0xd0
    USHORT HeaderValidateLength;                                            //0xd2
    VOID* HeaderValidateCopy;                                               //0xd8
    USHORT NextAvailableTagIndex;                                           //0xe0
    USHORT MaximumTagIndex;                                                 //0xe2
    struct _HEAP_TAG_ENTRY* TagEntries;                                     //0xe8
    struct _LIST_ENTRY UCRList;                                             //0xf0
    ULONGLONG AlignRound;                                                   //0x100
    ULONGLONG AlignMask;                                                    //0x108
    struct _LIST_ENTRY VirtualAllocdBlocks;                                 //0x110
    struct _LIST_ENTRY SegmentList;                                         //0x120
    USHORT AllocatorBackTraceIndex;                                         //0x130
    ULONG NonDedicatedListLength;                                           //0x134
    VOID* BlocksIndex;                                                      //0x138
    VOID* UCRIndex;                                                         //0x140
    struct _HEAP_PSEUDO_TAG_ENTRY* PseudoTagEntries;                        //0x148
    struct _LIST_ENTRY FreeLists;                                           //0x150
    struct _HEAP_LOCK* LockVariable;                                        //0x160
    LONG (*CommitRoutine)(VOID* arg1, VOID** arg2, ULONGLONG* arg3);        //0x168
    union _RTL_RUN_ONCE StackTraceInitVar;                                  //0x170
    struct _RTL_HEAP_MEMORY_LIMIT_DATA CommitLimitData;                     //0x178
    VOID* FrontEndHeap;                                                     //0x198
    USHORT FrontHeapLockCount;                                              //0x1a0
    UCHAR FrontEndHeapType;                                                 //0x1a2
    UCHAR RequestedFrontEndHeapType;                                        //0x1a3
    WCHAR* FrontEndHeapUsageData;                                           //0x1a8
    USHORT FrontEndHeapMaximumIndex;                                        //0x1b0
    volatile UCHAR FrontEndHeapStatusBitmap[129];                           //0x1b2
    struct _HEAP_COUNTERS Counters;                                         //0x238
    struct _HEAP_TUNING_PARAMETERS TuningParameters;                        //0x2b0
};

_HEAP 是堆管理的最核心结构，和 linux glibc 的 main_arena 作用类似。每一个 HEAP 都有一个 _HEAP 结构，存在于该 HEAP 的开头。

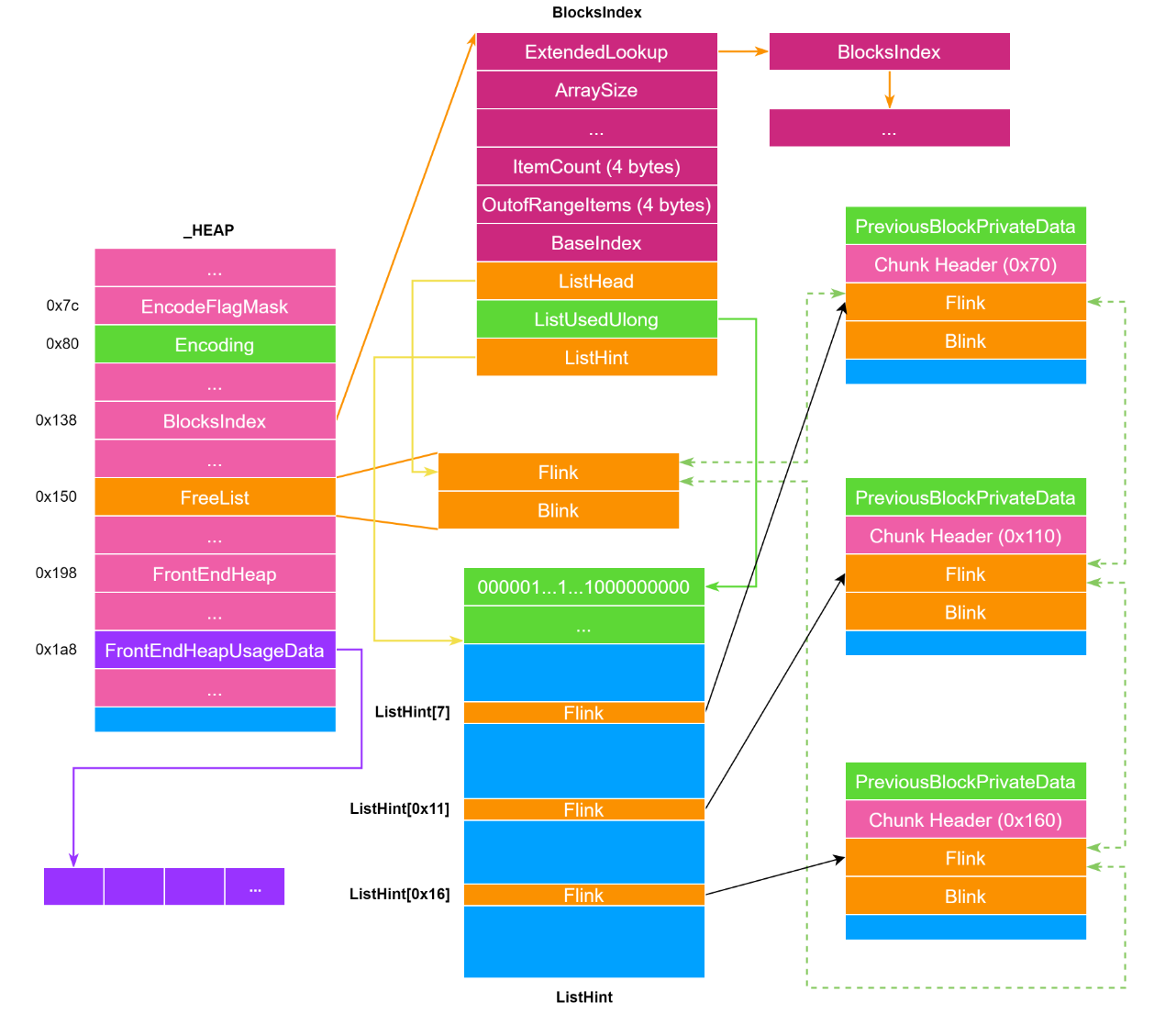

根据下面的图片理解其中的一部分参数

EncodeFlagMask：Heap 初始化后会设置为 0x100000 ，用于判断是否要加密该 heap 空间中每个堆的 chunk_header 。
Encoding（_Heap_Entry）：用于与 chunk_header 做异或的 cookies；所有分配的 chunk 的 chunk_header 都会与 Encoding 进行异或，然后在存入内存中。
VirtualAllocdBlocks：一个双向链表的 dummy head ，存放着 Flink 和 Blink ，将 VirtualAllocate 出来的 chunk 链接起来。
BlocksIndex（_Heap_LIST_LOOKUP）：Back-End 中用于管理后端管理器中的 chunk 。
FreeList（_Heap_Entry）：连接 Back-End 中的所有 free chunk ，类似 unsorted bin 。
FrontEndHeap：指向管理 FrontEnd 的 heap 结构。
FrontEndHeapUsageData：指向一个对应各大小 chunk 的数组，记录各种大小 chunk 的使用次数，到达某个程度时会开启该对应大小 chunk 的 Front-End 分配器。如果开启 LFH 后对应的 FrontEndHeapUsageData 是 SegmentInfoArrays 的下标。
FrontEndHeapStatusBitmap：非常重要。是一个 bitmap 数组，每一项长度为 1 字节，用来记录某个 size 是否开启了 LFH 。判断方式是 _HEAP.FrontEndHeapStatusBitmap[(size >> 4) >> 3] & (1 << ((size >> 4) & 7)) 是否为 1 ，如果是 1 则说明对应 size 开启了 LFH 。

1759827041548

_HEAP_ENTRY

最普通的_HEAP_ENTRY结构体如下：

struct _HEAP_ENTRY{
    void * PreviousBlockPrivateData;
    Uint2B Size;
    Uchar Flags;
    Uchar SmallTagIndex;
    Uint2B PreviousSize;
    Uchar SegmentOffset;
    Uchar Unusedbyte;
    Uchar UserData[];
}

与linux类似, 也是头部 + User Data的形式，

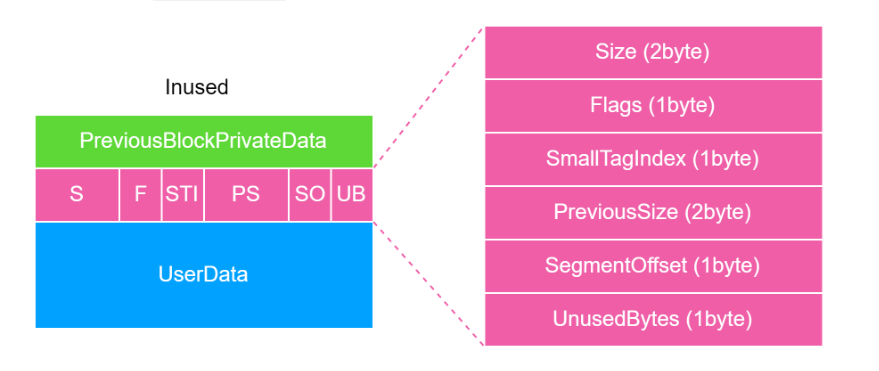

Allocated chunk图解：

PreviousBlockPrivateData：8 字节，可为前一块 chunk 的 data ，因为 chunk 必须对齐。
Size: chunk 的大小，为实际大小右移 4bit 后的值。比如大小为 0x80 的 chunk 的 Size 值为 0x8 。
Flags: 表示该chunk的状态：
- HEAP_ENTRY_BUSY(01) 堆块处于占用状态
- HEAP_ENTRY_EXTRA_PRESENT(02) 该块存在额外的描述 _HEAP_ENTRY_EXTRA
- HEAP_ENTRY_FILE_PATTERN(03) 使用固定模式填充堆块
  - HEAP_ENTRY_VIRTUAL_ALLOC(08) 通过 virtual allocation 虚拟分配的堆块
- HEAP_ENTRY_LAST_ENTRY(10) 表示是该段的最后一个堆块
SmallTagIndex: 前 3 个字节异或后的值，用于验证。
PreviousSize: 前⼀个 chunk 的大小，为实际大小右移 4bit 后的值。
SegmentOffset: 在某种情况下用来寻找 Heap 的。
Unusedbytes：整个 chunk 的大小减去用户 malloc 的大小，因为如果 chunk 是在使用状态 Unusedbytes 一定不为 0 ，因此可以判断 chunk 是否空闲（&0x3F 是否为 0）。另外这个值还有一个 0x80 的标志位也可以用来判断 chunk 的状态是前端堆还是后端堆。
- 在freed的时候, 恒为0

1759827663746

chunk_header在内存中是加密的，解密需要和 _HEAP->Encoding进行异或

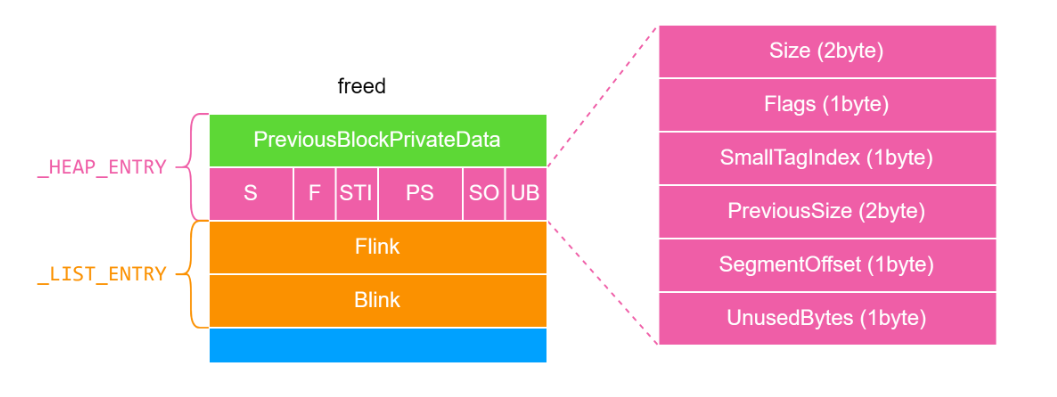

Freed chunk图解：

多了一个 _LIST_ENTRY 结构

Flags 为 0 表示 freed
UnusedBytes （&0x3f）始终为 0

1759827677806

_HEAP_LIST_LOOKUP

(BlocksIndex)_HEAP_LIST_LOOKUP用来管理各种不同大小的 freed chunk ，能快速的找到合适的 chunk

//0x38 bytes (sizeof)
struct _HEAP_LIST_LOOKUP
{
    struct _HEAP_LIST_LOOKUP* ExtendedLookup;                               //0x0
    ULONG ArraySize;                                                        //0x8
    ULONG ExtraItem;                                                        //0xc
    ULONG ItemCount;                                                        //0x10
    ULONG OutOfRangeItems;                                                  //0x14
    ULONG BaseIndex;                                                        //0x18
    struct _LIST_ENTRY* ListHead;                                           //0x20
    ULONG* ListsInUseUlong;                                                 //0x28
    struct _LIST_ENTRY** ListHints;                                         //0x30
};

ExtendedLookup (Ptr64 _HEAP_LIST_LOOKUP)：指向下一个 BlocksIndex，通常下一个 BlocksIndex会管理更大的 chunk 。
ArraySize：该结构会管理最大 chunk 的大小 + 0x10 。上面例子中 ArraySize 为 0x80 但由于右移实际是 0x800 。
ItemCount：4 字节，目前该结构所管理的 chunk 数。
OutofRangeItems：超出该结构所管理大小的 chunk 的数量。
BaseIndex：该结构所管理的 chunk 的起始 index ，将 (Aligned(size) >> 4) - BaseIndex 作为 ListHint 中查找的下标。通常下一个 BlocksIndex 将上一个 BlocksIndex 的 ArraySize 作为 BaseIndex 。
ListHead：指向 _HEAP 的 FreeList 。
ListsInUseUlong：用在判断 ListHint 中是否有适合大小的 chunk ，是一个 bitmap 。
ListHint：十分重要，用来指向对应大小的 chunk array ，其目的就在于更快速找到适合大小的 chunk ，0x10 大小为一个间隔。可以类比linux ptmalloc的tcache bin, 只不过chunk的组织仍然通过双向链表维护

分配机制(RtlAllocateHeap)

根据分配大小主要有三种：

case1 : size <= 0x4000
case2 : 0x4000 < size <= 0xff000
case3 : size > 0xff000

case1：

还是需要这个图进行理解

1759831326041

检查是否有该 Size 对应的 FrontEndHeapStatusBitmap，判断是否启动了LFH
遍历 BlocksIndex 链表，找到第一个 ArraySize 大于 Size 的 BlocksIndex ，然后找到对应的 ListHint ，即 BlocksIndex->ListHints[Size - BlocksIndex->BaseIndex] 。调用 RtlpAllocateHeap 函数分配内存。
查看对应的 ListHint 中是否有值（也就是ListHint数组里否有对应 size 的 freed chunk）：
- 如果刚好有值，就检查该 chunk 的 Flink （下一个freed chunk）是否是同样 size 的 chunk ：
  - 若是则将 Flink 写到对应的 ListHint 中。
  - 若否则清空对应 ListHint 。
  最后将该 chunk 从 Freelist 中 unlink 出来（同时header也会恢复正常）。
- 如果对应的 ListHint 中本身就没有值，就从比较大的 ListHint 中找：
  - 如果找到了，就以上述同样的方式处理该 ListHint ，并 unlink 该 chunk ，之后对其进行切割，剩下的重新放入 FreeList ，如果可以放进 ListHint 就会放进去，再 encode header 。
  - 如果没较大的 ListHint 也都是空的，那么尝试 ExtendedHeap 加大堆空间，再从 extend 出来的 chunk 拿，接着一样切割，放回 ListHIint ，encode header 。

case2：没有LFH检查，其他和case1一样

case3：直接调用 ZwAllocateVirtualMemroy 进行分配，类似于 linux 下的 mmap 直接给一大块地址，并且插入 _HEAP->VirtualAllocdBlocks 中。

Free (RtlFreeHeap)

调用 RtlpValidateHeapEntry 对要释放的 chunk 进行一系列的检查：
- 释放的 _HEAP_ENTRY 是否为 NULL
- 释放的 _HEAP_ENTRY 地址是否关于 0x10 对齐
- 通过 UnusedBytes & 0x3F 是否为 0 判断 _HEAP_ENTRY 是否已被释放过，相当于判断Double Free
- 检查校验位 SmallTagIndex （先当于checksum）
- 如果 UnusedBytes 为 4 即通过 ZwAllocateVirtualMemroy 分配的内存，则判断整个 _HEAP_VIRTUAL_ALLOC_ENTRY 是否关于 0x1000 对齐
- 如果 UnusedBytes 不为 4 则通过 SegmentOffset 找到 _HEAP 然后判断 _HEAP_ENTRY 是否在 [Heap->Segment.FirstEntry, Heap->Segment.LastValidEntry) 范围内
调用 RtlFreeHeap ，进而调用 RtlpFreeHeapInternal ，通过 Heap->Segment.SegmentSignature 判断是否为 Segment Heap ，如果是则单独处理，否则继续执行。
判断地址是否关于 0x10 对齐以及通过 UnusedBytes & 0x3F 是否为 0 判断 _HEAP_ENTRY 是否已被释放过。（重复？）
根据 UnusedBytes 是否小于 0 （0x80 是否置位）判断是否是 LFH 堆，如果不是则调用后端堆释放的核心函数 RtlpFreeHeap 。
解密 _HEAP_ENTRY 并校验 SmallTagIndex ，根据 chunk 大小找到对应的 BlocksIndex 。
根据 UnusedBytes 是否为 4 判断是否是通过 ZwAllocateVirtualMemroy 分配的内存。如果是则检查该 chunk 的 _HEAP_ENTRY->Flink->Blink == _HEAP_ENTRY->Blink->Flink == &_HEAP_ENTRY 并从 _HEAP->VirtualAllocdBlocks 中移除，接着使用 RtlpSecMemFreeVirtualMemory 将 chunk 整个 munmap 掉。（类似于unlink检查）
如果 chunk 大小在 LFH 堆的范围内（_HEAP_ENTRY->Size < _HEAP->FrontEndHeapMaximumIndex），会将对应的 FrontEndHeapUsageData -= 1（并不是0x21）。
接着判断前后的 chunk 是否是 freed 的状态（根据 _HEAP_ENTRY.Flags 的 1 是否置位判断），如果是的话就检查前后的 freed chunk （校验 SmallTagIndex 以及 _HEAP_ENTRY->Flink->Blink == _HEAP_ENTRY->Blink->Flink == &_HEAP_ENTRY）然后将前后的 freed chunk 从 FreeList 中 unlink 下来（与上面的方式一样更新 ListHint），再进行合并。
合并完之后更新 Size 和 PreviousSize ，判断一下 Size 较大的情况，然后把合并好的 chunk 插入到 ListHint 中；插入时也会对 FreeList 进行检查（但是此检查不会触发 abort ，原因在于没有做 unlink 写入）。

LFH堆

当同一个大小的堆块分配次数过多的时候，除了从后端堆分配所需堆块外，还会额外分配一块很大的内存供前端堆使用，之后再次分配该大小的堆块的时候会从前端堆分配。

初始化

在 FrontEndHeapUsageData[x] & 0x1F > 0x10时, 置位 _HEAP->CompatibilityFlag |= 0x20000000, 下一次allocate(也就是第18次)就会启用LFH并初始化

分配机制还是有些复杂了，交给AI简化一下

第 18 次 malloc：

_HEAP->BlocksIndex 是一个管理不同尺寸范围的 _HEAP_LIST_LOOKUP 结构体链表。默认只管理小尺寸 chunk (e.g., < 0x800)。为了支持 LFH，系统会 扩展此链表 ，追加新的节点以管理更大的尺寸范围（e.g., 0x800 到 0x4000）。

针对当前被激活的尺寸 x，系统会初始化其对应的 Bucket。具体动作是在 _LFH_HEAP->SegmentInfoArrays 数组中，填入一个指向 _HEAP_LOCAL_SEGMENT_INFO 结构体的指针。这个结构体是该特定尺寸的“分配管理器”。

 0:000> dt _LFH_HEAP 0x2bacb070000
ntdll!_LFH_HEAP
   +0x000 Lock             : _RTL_SRWLOCK
   +0x008 SubSegmentZones  : _LIST_ENTRY [ 0x000002ba`cb105e30 - 0x000002ba`cb105e30 ]
   +0x018 Heap             : 0x000002ba`cb100000 Void
   +0x020 NextSegmentInfoArrayAddress : 0x000002ba`cb071080 Void
   +0x028 FirstUncommittedAddress : 0x000002ba`cb072000 Void
   +0x030 ReservedAddressLimit : 0x000002ba`cb0d2000 Void
   +0x038 SegmentCreate    : 3
   +0x03c SegmentDelete    : 0
   +0x040 MinimumCacheDepth : 0
   +0x044 CacheShiftThreshold : 0
   +0x048 SizeInCache      : 0
   +0x050 RunInfo          : _HEAP_BUCKET_RUN_INFO
   +0x060 UserBlockCache   : [12] _USER_MEMORY_CACHE_ENTRY
   +0x2a0 MemoryPolicies   : _HEAP_LFH_MEM_POLICIES
   +0x2a4 Buckets          : [129] _HEAP_BUCKET
   +0x4a8 SegmentInfoArrays : [129] (null)
   +0x8b0 AffinitizedInfoArrays : [129] (null)
   +0xcb8 SegmentAllocator : (null)
   +0xcc0 LocalData        : [1] _HEAP_LOCAL_DATA
0:000> dx -r1 (*((ntdll!_HEAP_LOCAL_SEGMENT_INFO * (*)[129])0x2bacb0704a8))
(*((ntdll!_HEAP_LOCAL_SEGMENT_INFO * (*)[129])0x2bacb0704a8))                 [Type: _HEAP_LOCAL_SEGMENT_INFO * [129]]
    ....
    [15]             : 0x2bacb070fc0 [Type: _HEAP_LOCAL_SEGMENT_INFO *]   0xF <--0xF0（不包含头部）大小的堆块
    ....

RtlpActivateLowFragmentationHeap调用 RtlpCreateLowFragHeap 创建一个 _LFH_HEAP 结构，并将其地址存入 _heap->FrontEndHeap只用NT heap的话这个地方是不存在的
调用 RtlpExtend... 系列函数
由于前面创建结构会申请一些堆块，所以造成了第 18 次开始 chunk 申请不连续的假象。

第 19 次 malloc开始分配

分配 (Allocation)

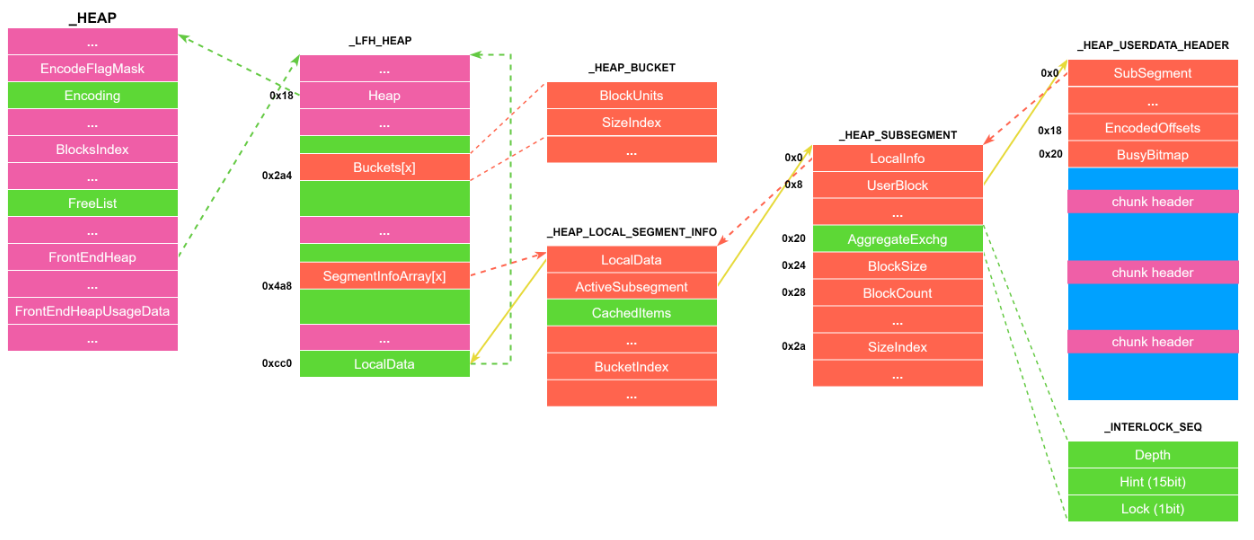

1759917256615

分配的核心逻辑在 RtlpLowFragHeapAllocFromContext 函数中，分为寻找可用 Subsegment 和从中获取 chunk 两步。

寻找可用的 Subsegment (内存池)

首先，检查当前尺寸的“首选”内存池 _HEAP_LOCAL_SEGMENT_INFO->ActiveSubsegment 中是否还有空闲块。通过检查 ActiveSubsegment->AggregateExchg.Depth（空闲块数量）来判断。 –>reuse attack可以通过这里查看需要堆喷射多少堆块

0:000> dx -r1 ((ntdll!_HEAP_LOCAL_SEGMENT_INFO *)0x2bacb070fc0)
((ntdll!_HEAP_LOCAL_SEGMENT_INFO *)0x2bacb070fc0)                 : 0x2bacb070fc0 [Type: _HEAP_LOCAL_SEGMENT_INFO *]
    [+0x000] LocalData        : 0x2bacb070cc0 [Type: _HEAP_LOCAL_DATA *]
    [+0x008] ActiveSubsegment : 0x2bacb105ed0 [Type: _HEAP_SUBSEGMENT *]
    [+0x010] CachedItems      [Type: _HEAP_SUBSEGMENT * [16]]
    [+0x090] SListHeader      [Type: _SLIST_HEADER]
    [+0x0a0] Counters         [Type: _HEAP_BUCKET_COUNTERS]
    [+0x0a8] LastOpSequence   : 0x3 [Type: unsigned long]
    [+0x0ac] BucketIndex      : 0xf [Type: unsigned short]
    [+0x0ae] LastUsed         : 0x0 [Type: unsigned short]
    [+0x0b0] NoThrashCount    : 0x2 [Type: unsigned short]
0:000> dx -r1 ((ntdll!_HEAP_SUBSEGMENT *)0x2bacb105ed0)
((ntdll!_HEAP_SUBSEGMENT *)0x2bacb105ed0)                 : 0x2bacb105ed0 [Type: _HEAP_SUBSEGMENT *]
    [+0x000] LocalInfo        : 0x2bacb070fc0 [Type: _HEAP_LOCAL_SEGMENT_INFO *]
    [+0x008] UserBlocks       : 0x2bacb10a240 [Type: _HEAP_USERDATA_HEADER *]
    [+0x010] DelayFreeList    [Type: _SLIST_HEADER]
    [+0x020] AggregateExchg   [Type: _INTERLOCK_SEQ]
    [+0x024] BlockSize        : 0x10 [Type: unsigned short]
    [+0x026] Flags            : 0x0 [Type: unsigned short]
    [+0x028] BlockCount       : 0x3f [Type: unsigned short]
    [+0x02a] SizeIndex        : 0xf [Type: unsigned char]
    [+0x02b] AffinityIndex    : 0x0 [Type: unsigned char]
    [+0x024] Alignment        [Type: unsigned long [2]]
    [+0x02c] Lock             : 0x7 [Type: unsigned long]
    [+0x030] SFreeListEntry   [Type: _SINGLE_LIST_ENTRY]
0:000> dx -r1 (*((ntdll!_HEAP_SUBSEGMENT *)0x2bacb105ed0)).AggregateExchg
(*((ntdll!_HEAP_SUBSEGMENT *)0x2bacb105ed0)).AggregateExchg                 [Type: _INTERLOCK_SEQ]
    [+0x000] Depth            : 0x5 [Type: unsigned short]
    [+0x002 (14: 0)] Hint             : 0x3 [Type: unsigned short]
    [+0x002 (15:15)] Lock             : 0x0 [Type: unsigned short]
    [+0x002] Hint16           : 0x3 [Type: unsigned short]
    [+0x000] Exchg            : 196613 [Type: long]

如果 ActiveSubsegment 已满，则去“备用池” CachedItems 列表里寻找其他有空闲块的 Subsegment。如果找到，就将其设置为新的 ActiveSubsegment。
如果所有现有 Subsegment 都满了，则会 分配并初始化一个新的 UserBlocks （即 _HEAP_SUBSEGMENT），并将其设置为 ActiveSubsegment。

从 Subsegment 中获取 Chunk
- 获取随机数 : 从一个全局的 256 元素随机数数组 RtlpLowFragHeapRandomData 中循环取值。这个随机数（范围 0x0 ~ 0x7F）用于增加分配地址的不可预测性。
- 计算随机起始索引 : 使用公式 index = (random_value * max_index) >> 7 计算出一个在 UserBlocks 内的随机起始搜索点。
- 查找空闲块 (位图操作) : 从计算出的 index 开始，扫描 UserBlocks->BusyBitmap。
- 如果 index 对应的位是 0（空闲），则直接选中。
- 如果该位是 1（占用，即发生碰撞/collision），则向后线性搜索，直到找到第一个为 0 的位。
- 更新元数据 :
- 将 BusyBitmap 中找到的位设置为 1。
- 更新 ActiveSubsegment->AggregateExchg.Depth 等统计信息。
- 在返回的 chunk 头部进行设置：
  - chunk->PreviousSize 被用来存储这个 chunk 在 UserBlocks 中的索引，便于释放时快速定位。
  - chunk->UnusedBytes 的最高位被设置为 1（|= 0x80），标记这是一个由 LFH 分配的、处于“占用”状态的 chunk。
- 返回地址 : 最后，将 chunk 的用户数据区地址返回给调用者。

释放 (Free)

在 RtlpFreeHeapInternal 函数中首先会检查释放的内存地址是否对齐 0x10 。
通过 _HEAP_ENTRY->UnpackedEntry.UnusedBytes & 0x3F 是否为 0 判断 chunk 是否已被释放。

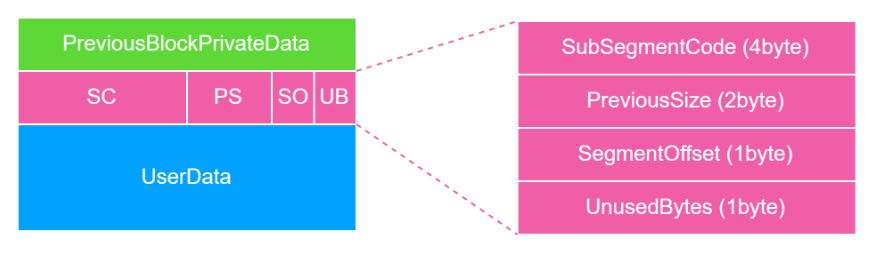

通过 _HEAP_ENTRY->UnpackedEntry.SubSegmentCode 找到对应的 UserBlock 进而找到 HeapSubsegment 。
通过 UserBlock->EncodedOffsets 再尝试找回 _HEAP_ENTRY 从而校验有无恶意修改。
将 _HEAP_ENTRY.UnusedBytes 设置为 0x80 。
将 UserBlocks->BusyBitmap.Buffer 中释放的 chunk 对应的位复位。

Segment Heap

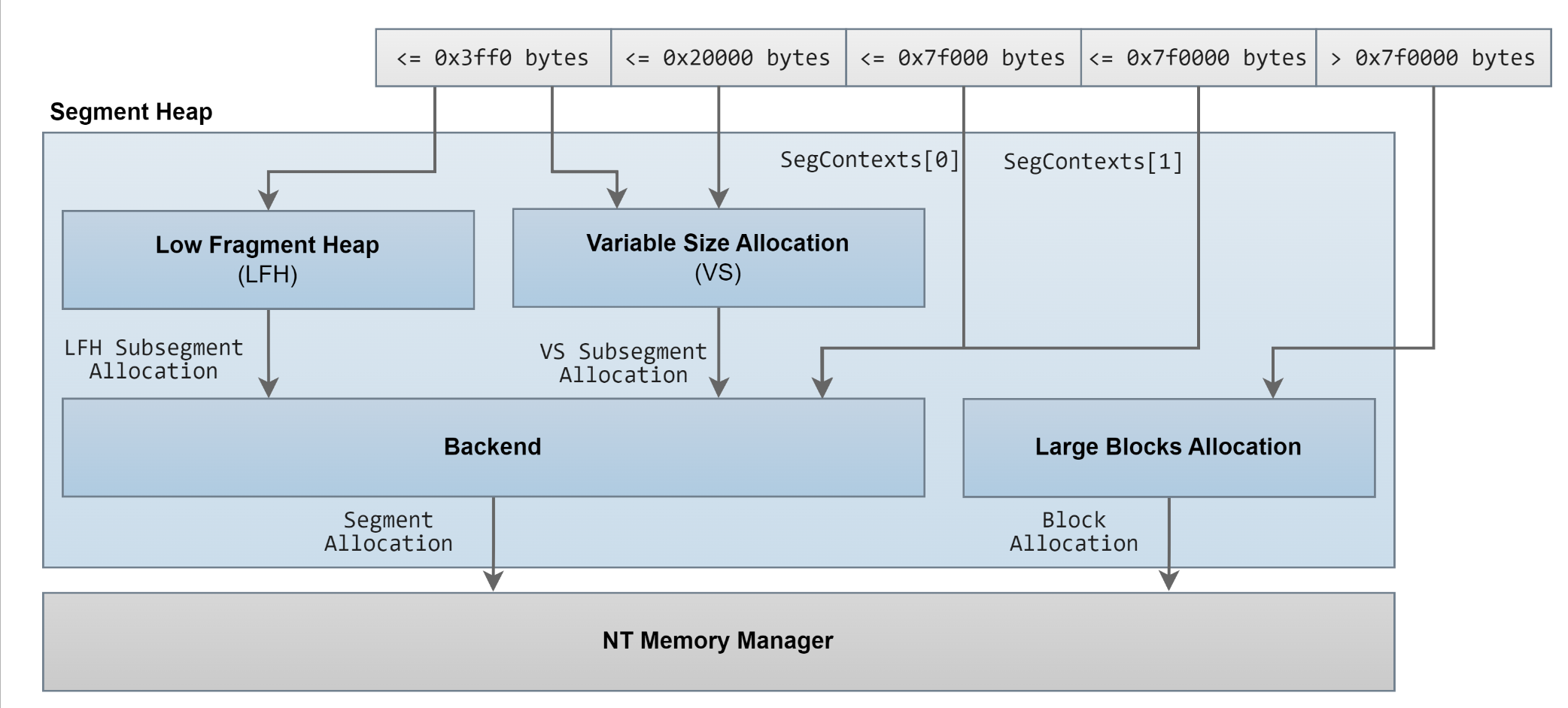

segment heap分配规则：

1764555740216

在常规的应用进程中，Windows使用Nt Heap，而在特定进程，例如lsass.exe,svchost.exe等系统进程中，Windows采用Segment Heap

Windows在系统进程中使用Segment Heap，部分应用也使用了Segment heap，比如Edge。对于特定的进程开启Segment Heap，需要在注册表里修改：

reg add "HKLM\SOFTWARE\Microsoft\Windows NT\CurrentVersion\Image File Execution Options\TestSegmentHeap.exe" /v FrontEndHeapDebugOptions /t REG_DWORD /d 0x8 /f

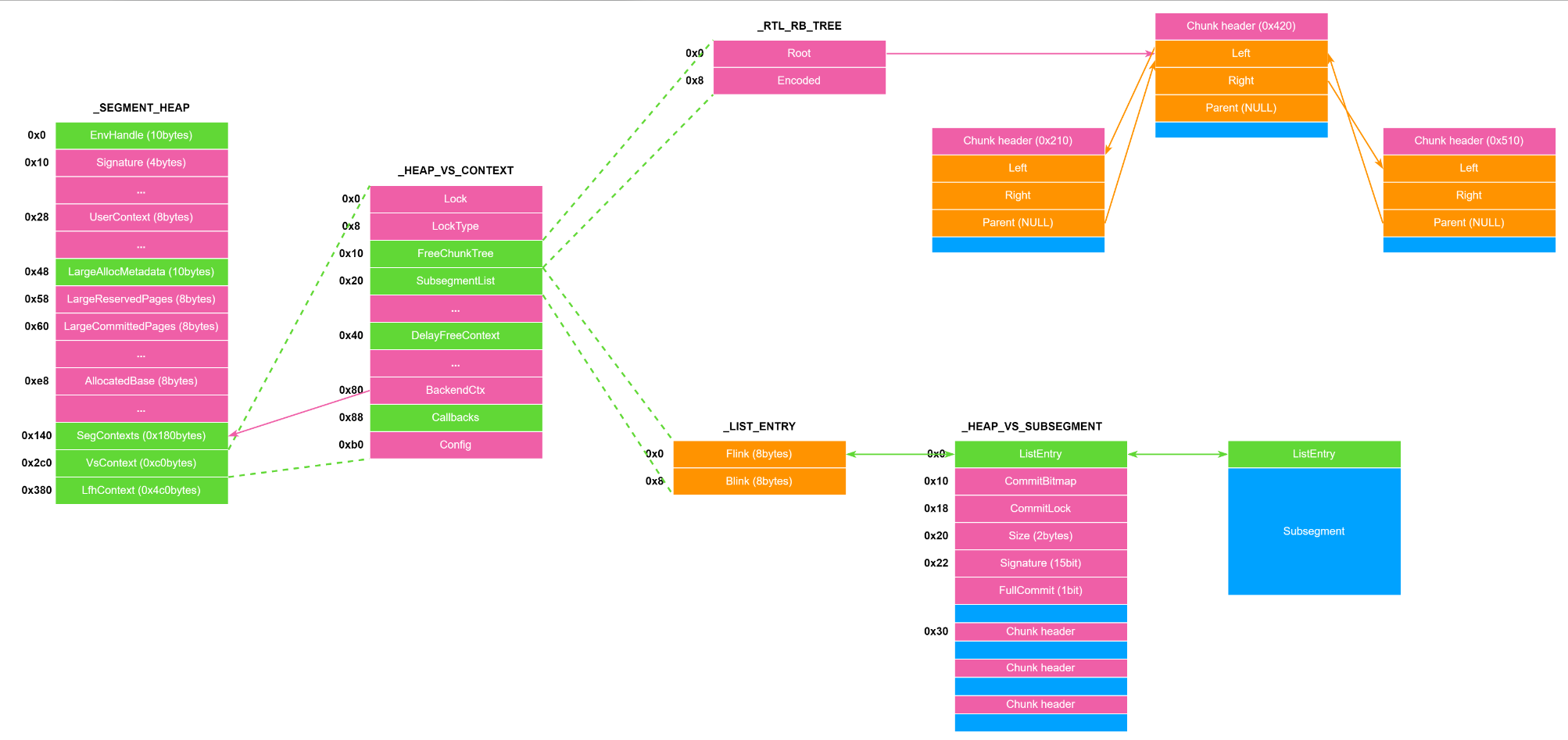

VS 堆

1764555139767

分配

大小 <= 0x4000 - 16，尝试走 LFH 机制。
- 如果 LFH 桶已激活，直接分配。
- 如果未激活，增加热度计数器，达到阈值才激活，然后依照VS分配。
如果大小 > 0x20000，直接走大块分配接口。
VS分配：通过 ((Size + 0xf) >> 4) + 1 计算出 ChunkIndex 。红黑树 VSContext->FreeChunkTree 中搜索大于 ChunkIndex 的最小的 chunk 。
找到后调会用 RtlpHpVsChunkSplit 将 chunk 从红黑树中取出并切掉多余的 chunk ，然后将多余的 chunk 插入到 VSContext->FreeChunkTree
- 切割前会验证所属的 VSSubsegment的 (VSSubsegment->Signature ^ VSSubsegment->Size ^ 0x2BED) & 0x7FFF == 0
如果找不到合适的 chunk 会调用 RtlpHpVsSubsegmentCreate 函数使用 Segment Allocation 分配一个新的 VSSubsegment
- 检查 VSContext->SubsegmentList.Blink.Flink = VSContext->SubsegmentList ，如果检查通过则将新创建的 VSSubsegment 从 SubsegmentList.Blink 插入到 SubsegmentList 链表中
- 将新申请的 VSSubsegment 中的 chunk 插入到 VSContext->FreeChunkTree 中然后重新在红黑树中搜索合适的 chunk

释放

对于当前block的校验

如果 BlockPtr 最低 16 比特（0xFFFF）为 0 则判定为 Large Block 堆分配。（因为Large Block通常是按 64KB 对齐的）
通过 ChunkHeader.Allocated 判断 chunk 是否已被释放来防止 double free
解密 ChunkHeader.EncodedSegmentPageOffset，通过 SegmentPageOffset 找到 VSSubsegment 并校验这个 VSSubsegment 的 Signature（VSSubsegment->Signature ^ VSSubsegment->Size ^ 0x2BED) & 0x7FFF ==0）
调用 RtlpHpVsChunkCoalesce 函数来合并
1. 更新 chunk 的 Allocated 为 0
2. 通过 UnsafePrevSize 判断是否有前一个空闲 chunk，然后判断其allocate位是否为0；同样判断后一个相邻 chunk
如果在 LFH 范围且未开启 LFH （即对应 Buckets 为初始化）则将对应 LfhContext->Bucket 减 1 （与 Nt Heap 相同）。

其他检查后续补充

LFH堆

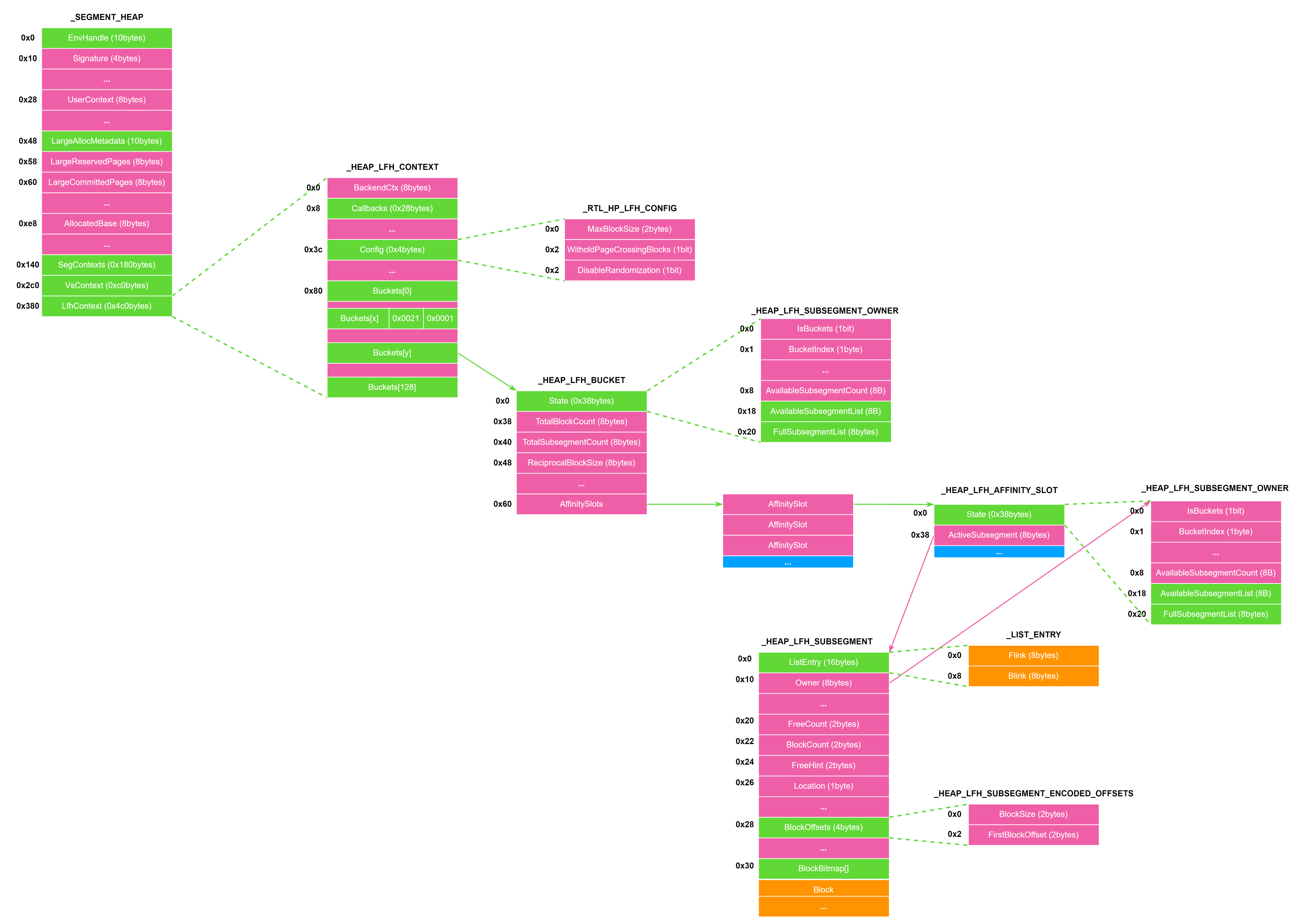

LFH 堆分配的 chunk 没有 chunk header

1764576906996

分配

aaa

释放

aaa

windows 学习（二）

windows

NT Heap

后端堆

相关结构体

_HEAP

_HEAP_ENTRY

_HEAP_LIST_LOOKUP

分配机制(RtlAllocateHeap)

Free (RtlFreeHeap)

LFH堆

相关结构体

FrontEndHeap（_LFH_HEAP）

Buckets（_HEAP_BUCKET）

UserBlocks（_HEAP_USERDATA_HEADER）

_HEAP_ENTRY

初始化

分配 (Allocation)

释放 (Free)

Segment Heap

VS 堆

相关结构体

_Segment_Heap

_HEAP_VS_CONTEXT

RtlpHpHeapGlobals（_RTLP_HP_HEAP_GLOBALS）

Allocated / Freed Chunk

分配

释放

LFH堆

相关结构体

_HEAP_LFH_CONTEXT

_HEAP_LFH_BUCKET

_HEAP_LFH_SUBSEGMENT_OWNER

_HEAP_LFH_SUBSEGMENT

分配

释放

后端堆

相关数据结构

_HEAP_SEG_CONTEXT

_HEAP_PAGE_SEGMENT

_HEAP_PAGE_RANGE_DESCRIPTOR

分配

释放
