x86下R3->R0
int 2e
CPU获取 IDT 的基地址，计算目标描述符地址：IDT Base + (0x2e * 8)
进行特权级检查：CPL <= DPL
- CPL (Current Privilege Level) ：当前代码段（CS）的特权级（Ring 3）。
- DPL (Descriptor Privilege Level) ：IDT 描述符中规定的特权级（必须是 3，否则用户态无权调用）
从 IDT 描述符中提取段选择子 Segment Selector 。CPU 使用该 Selector 去查询 GDT
用户线程栈切换成内核线程栈，保存上下文 (Push Context，会压入一些寄存器)，从IDT（Interrupt Descriptor Table）中寻找0x2e对应的异常处理函数（KiSystemService）进入内核代码空间
sysenter / sysreturn
sysenter指令执行时会跳转到MSR[176]指向的函数地址（该函数实际是KiFastCallEntry），CS、SS、EIP、ESP均来自MSR寄存器，因此速度上比int 2e块（不需要压参数、读内存）
CS <== IA32_SYSENTER_CS (MSR 0x174)。
EIP <== IA32_SYSENTER_EIP (MSR 0x176)。
ESP <== IA32_SYSENTER_ESP (MSR 0x175)。
KiFastCallEntry的函数流程
push 30h / pop fs FS 寄存器从用户态的 TEB 切换到内核态的 KPCR
0x30的二进制 ：0000 0000 0011 0000
x86 段选择子的结构：
- RPL (最后2位) :
00-> Ring 0 (特权级 0，即内核态)。 - TI (第3位) :
0-> GDT (全局描述符表)。 - Index (高13位) :
0000000000110-> 6 (十进制)。
GDT索引表：全局描述表（Global Description Table）
在 x86 保护模式 (Protected Mode) 下，内存不再是直接通过物理地址访问，而是通过 “分段 (Segmentation)” 机制访问。
- 不直接给地址 ：当程序执行
mov eax, [0x12345678]时，CPU 并不是直接去物理内存的0x12345678拿数据。 - 段选择子 (Selector) ：CPU 会先看当前段寄存器（如
DS、CS、SS）里存的 “索引号” （即选择子）。 - 查表 (Lookup) ：CPU 根据这个索引号，去 GDT 表里找到对应的 “段描述符 (Descriptor)” 。
- 鉴权与定位 ：描述符里记录了这段内存的 基地址 (Base) 、大小 (Limit) 和 权限 (Access Rights) 。只有检查通过，CPU 才会把 基地址 + 偏移量 算出线性地址。
| 索引 (Index) | 选择子 (Selector) | 名称 | DPL (特权级) | 用途与特征 |
|---|---|---|---|---|
| 0 | 0x00 | NULL | - | 空描述符 。硬件规定，不可使用。 |
| 1 | 0x08 | KGDT_R0_CODE | 0 (内核) | 内核代码段 。Base=0, Limit=4GB。内核执行代码时 CS=0x08。 |
| 2 | 0x10 | KGDT_R0_DATA | 0 (内核) | 内核数据段 。Base=0, Limit=4GB。内核读写数据时 DS/ES/SS=0x10。 |
| 3 | 0x1B | KGDT_R3_CODE | 3 (用户) | 用户代码段 。Base=0, Limit=4GB。用户程序运行时 CS=0x1B (0x18 |
| 4 | 0x23 | KGDT_R3_DATA | 3 (用户) | 用户数据段 。Base=0, Limit=4GB。用户程序运行时 DS/ES/SS=0x23 (0x20 |
| 5 | 0x28 | KGDT_TSS | 0 (内核) | TSS (任务状态段) 。用于保存硬件上下文和栈切换信息 (ESP0)。 |
| 6 | 0x30 | KGDT_R0_PCR | 0 (内核) | 内核 KPCR 指针 。 这是唯一的非平坦段 。Base=KPCR地址。内核通过 FS 访问 CPU 专属数据。 |
| 7 | 0x3B | KGDT_R3_TEB | 3 (用户) | 用户 TEB 指针 。Base=当前线程TEB地址。用户通过 FS 访问线程局部存储。 |
| … | … | … | … | (其他保留项，如 LDT, VDM 等) |
LDT：局部描述表（Local Description Table），与GDT功能一致，但不能单独存在，只能嵌套在GDT中。
段寄存器
CS (Code Segment) —— 必须指向代码
CPU 的取指单元（Instruction Fetch Unit）永远只从 CS:EIP（或 CS:RIP）指向的地址读取指令。CS 寄存器的低 2 位（CPL）代表了当前 CPU 的特权级（Ring 0 - Ring 3）。CS 指向 Ring 0 代码段 (0x08) 或 Ring 3 代码段 (0x1B)。
SS (Stack Segment) —— 必须指向堆栈
所有的隐式堆栈操作（如 push, pop, call, ret, enter, leave）以及基于 ESP/EBP 的内存访问，默认使用 SS 段。SS 指向内核栈段 (0x10) 或用户栈段 (0x23)。
DS (Data Segment) & ES (Extra Segment)
DS 是数据访问的默认段（例如 mov eax, [ebx] 默认就是 ds:[ebx]）。ES 是字符串指令（如 movs, stos）的目标段默认值。
FS & GS (F-Segment / G-Segment)
| 架构 | FS 寄存器用途 | GS 寄存器用途 | 为什么不同？ |
|---|---|---|---|
| x86 (32位) | 指向 TEB (R3) / KPCR (R0) | 未大量使用 (通常为0) | x86下 FS 选择子很早就被分配给了 TEB/PCR。 |
| x64 (64位) | (兼容性保留，指向 32位TEB) | 指向 TEB (R3) / KPCR (R0) | x64下 CPU 允许 swapgs快速切换 GS，所以主要用 GS。 |
fs:[0]：在3环时，该处指向的是TEB结构，0环下指向_KPCR结构
struct _KPCR
{
union
{
struct _NT_TIB NtTib; //0x0
struct
{
struct _EXCEPTION_REGISTRATION_RECORD* Used_ExceptionList; //0x0
VOID* Used_StackBase; //0x4
VOID* Spare2; //0x8
VOID* TssCopy; //0xc
ULONG ContextSwitches; //0x10
ULONG SetMemberCopy; //0x14
VOID* Used_Self; //0x18
};
};
struct _KPCR* SelfPcr; //0x1c
struct _KPRCB* Prcb; //0x20
UCHAR Irql; //0x24
ULONG IRR; //0x28
ULONG IrrActive; //0x2c
ULONG IDR; //0x30
VOID* KdVersionBlock; //0x34
struct _KIDTENTRY* IDT; //0x38
struct _KGDTENTRY* GDT; //0x3c
struct _KTSS* TSS; //0x40
USHORT MajorVersion; //0x44
USHORT MinorVersion; //0x46
ULONG SetMember; //0x48
ULONG StallScaleFactor; //0x4c
UCHAR SpareUnused; //0x50
UCHAR Number; //0x51
UCHAR Spare0; //0x52
UCHAR SecondLevelCacheAssociativity; //0x53
ULONG VdmAlert; //0x54
ULONG KernelReserved[14]; //0x58
ULONG SecondLevelCacheSize; //0x90
ULONG HalReserved[16]; //0x94
ULONG InterruptMode; //0xd4
UCHAR Spare1; //0xd8
ULONG KernelReserved2[17]; //0xdc
struct _KPRCB PrcbData; //0x120
};
mov ecx, fs:_KPCR.TSS：通过 FS (KPCR) 获取当前任务状态段 (TSS)。
mov esp, [ecx+_KTSS.Esp0]：栈指针切换到该线程真正的内核栈顶
后续是根据 KTrap_Frame的结构构建完整 Trap Frame 与异常链表，需要注意的是用户态的 esp是通过 push edx来压入的，因为 sysenter被封装成了 KiFastSystemCall函数，会先进行 mov edx,esp;然后再 sysenter，eip则是 _KUSER_SHARED_DATA中的 SystemCallReturn 地址
mov ebx, large fs:KPCR.SelfPcr：获取 PCR 指针，push dword ptr [ebx]：保存当前的异常处理链表头 (PCR.ExceptionList) 到栈
最后保存到_KTHREAD.TrapFrame中
KTrap_Frame：栈帧，用来保存R3切换到R0的环境
//0x8c bytes (sizeof)
struct _KTRAP_FRAME
{
ULONG DbgEbp; //0x0
ULONG DbgEip; //0x4
ULONG DbgArgMark; //0x8
ULONG DbgArgPointer; //0xc
USHORT TempSegCs; //0x10
UCHAR Logging; //0x12
UCHAR Reserved; //0x13
ULONG TempEsp; //0x14
ULONG Dr0; //0x18
ULONG Dr1; //0x1c
ULONG Dr2; //0x20
ULONG Dr3; //0x24
ULONG Dr6; //0x28
ULONG Dr7; //0x2c
ULONG SegGs; //0x30
ULONG SegEs; //0x34
ULONG SegDs; //0x38
ULONG Edx; //0x3c
ULONG Ecx; //0x40
ULONG Eax; //0x44
ULONG PreviousPreviousMode; //0x48-----R0用
struct _EXCEPTION_REGISTRATION_RECORD* ExceptionList; //0x4c
ULONG SegFs; //0x50
ULONG Edi; //0x54
ULONG Esi; //0x58
ULONG Ebx; //0x5c
ULONG Ebp; //0x60
ULONG ErrCode; //0x64
ULONG Eip; //0x68
ULONG SegCs; //0x6c
ULONG EFlags; //0x70-----R3用
ULONG HardwareEsp; //0x74
ULONG HardwareSegSs; //0x78
ULONG V86Es; //0x7c 虚拟8086模式下，保护模式下不用
ULONG V86Ds; //0x80
ULONG V86Fs; //0x84
ULONG V86Gs; //0x88
};

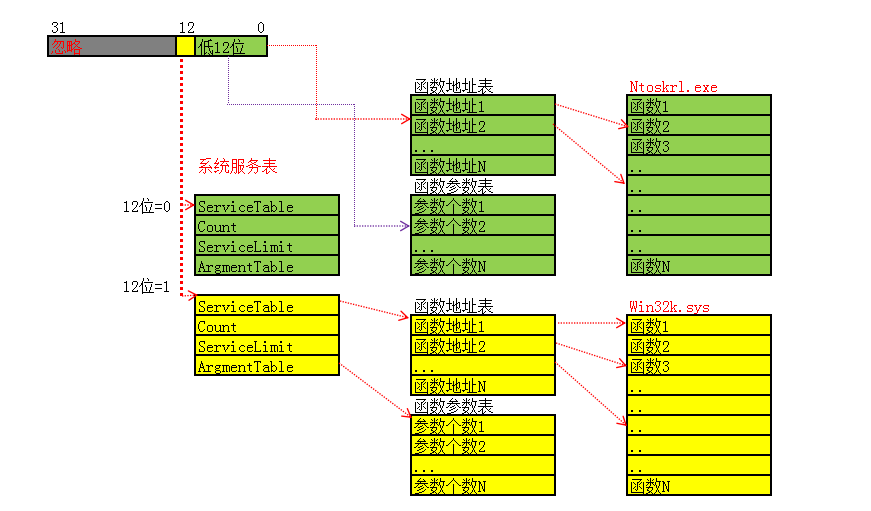

确定系统服务表（SSDT vs Shadow SSDT）
mov edi, eax / shr edi, 8 / and edi, 10h
Windows 系统调用号第 12 位（bit 12）用于区分表。
- 如果 ID < 0x1000，
edi结果为 0 -> 使用 KeServiceDescriptorTable (核心内核函数)。 - 如果 ID >= 0x1000 (如 0x1xxx)，
edi结果为 0x10 -> 使用 KeServiceDescriptorTableShadow (win32k.sys 图形/窗口函数)。
add edi, [esi+_KTHREAD.ServiceTable] _KTHREAD中有服务表的基址，现在edi指向了正确的 Service Descriptor Table 结构体
获取 SSDT 参数表 (Argument Table) 的基址，获取 SSDT 函数地址表 (Service Table) 的基址。
从参数表中读取该系统调用需要的参数字节数 ，从函数表中读取目标内核函数地址 —-计算公式：表基址 + (调用号 * 4)。
通过 rep movsd从用户态堆栈完整拷贝到内核态堆栈（此时ECX–参数个数；ESI–由EDX赋予，EDX在sysenter前就指向old esp； EDI–内核栈地址），最后 call ebx调用内核函数
typedef struct _KSERVICE_TABLKSERVICE_TABLE_DESCRIPTORE_DESCRIPTOR
{
PULONG_PTR FuncPoint; //指向函数表
PULONG Count; //调用的次数
PULONG Limit; //函数个数
PUCHAR ArgsPoint; //参数列表
}KSERVICE_TABLE_DESCRIPTOR, *PKSERVICE_TABLE_DESCRIPTOR;
#define NUMBER_SERVICE_TABLES 2
KSERVICE_TABLE_DESCRIPTOR KeServiceDescriptorTable[NUMBER_SERVICE_TABLES]
KSERVICE_TABLE_DESCRIPTOR KeServiceDescriptorTableShadow[NUMBER_SERVICE_TABLES]
x64下 syscall似乎和x86下的 sysenter差不多，跳转的内核函数是 KiSystemCall64
x86下R0->R3
处理APC：代码读取 KPCR->CurrentThread (fs:124h)
检查 Thread->ApcState.UserApcPending，如果有用户态的 APC（比如某些 I/O 完成回调、线程挂起请求）， 需要先处理掉（APC注入的发生点）call _KiDeliverApc直到所有挂起的 APC都执行完毕。
恢复异常链表及调试寄存器（如果为调试模式的话）：从 TrapFrame 中取出用户态的 ExceptionList，写回 fs:[0] (KPCR的第一个成员指向TEB )，
检查 TrapFrame->Dr7。如果用户态程序下了硬件断点（Hardware Breakpoint），这里需要恢复调试寄存器 DR0-DR7。
恢复通用寄存器与栈调整，将ESP移动到TrapFrame->SegFs，pop fs恢复3环FS，再移动esp恢复各个通用寄存器，执行iret返回用户态自动从栈上弹出 EIP, CS, EFLAGS, ESP, SS
x64页表自映射

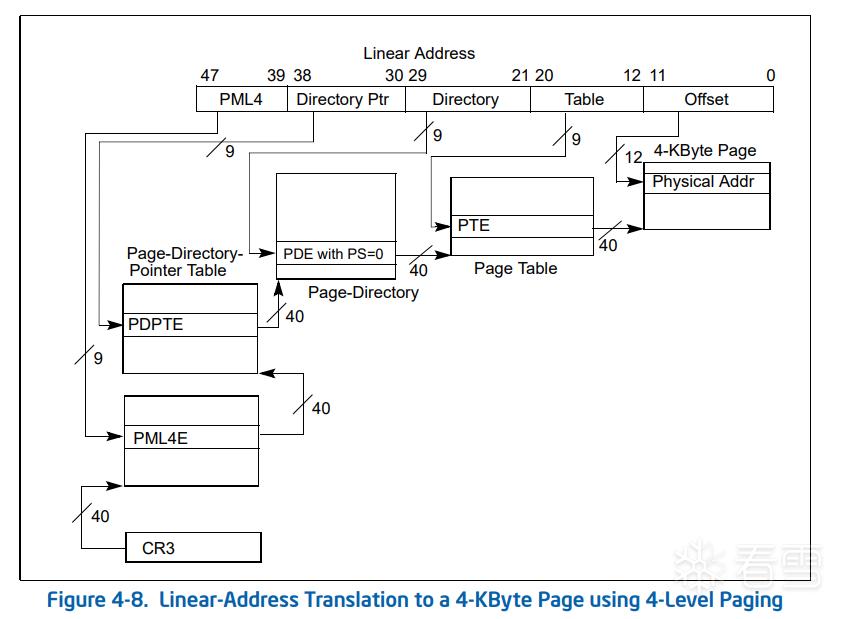

x64 使用 4 级页表（PML4, PDPT, PDE, PTE）
当内核需要修改某个虚拟地址（比如 0x12345678）对应的 PTE（页表项）属性时，它不能直接去写物理内存。它必须先把存放这个 PTE 的物理页映射到一个虚拟地址上，才能通过 CPU指令（如 mov）去修改它。
如果没有自映射，内核每次修改页表都需要临时分配虚拟地址、映射物理页、修改、解除映射，这非常繁琐且低效。
使用windbg命令 !pte查看 0地址数据

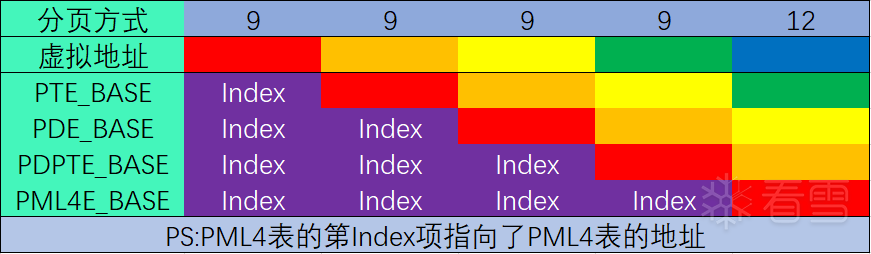

对pml4、pdpt、pde、pte四项的页表基址进行拆分得到如下（去除 页内偏移和 高16位）：
pte_base： 111010111 000000000 000000000 000000000（FEB8000000）
pde_base： 111010111 111010111 000000000 000000000（FEBF5C0000）
pdpte_base： 111010111 111010111 111010111 000000000（FEBF5FAE00）
pml4_base： 111010111 111010111 111010111 111010111（FEBF5FAFD7）
CPU是如何找到一个虚拟地址的物理地址的：
CPU先从CR3寄存器读取到PML4表的物理地址，从cr3+虚拟地址的最高9位 * 8处获得PDPT的物理地址，然后这个地址+虚拟地址的次高9位 * 8获得的地址是PDE的物理地址，以此类推从PTE上获取物理页帧号，物理地址= (PFN << 12) + Offset(0x000) 最后去内存条里找到数据
但如果是查找PTE表的物理地址呢？这里就和虚表自映射有关了，在cr3+PTE表虚拟地址最高9位*8处获得的地址其实是PML4的地址
在windbg上通过!pte命令获得的地址，实际上CPU从这些虚拟地址访问到的物理地址就是他们本身，这也解释了这些虚拟地址为什么要这样设计。
PTE表：在 x64 下，一个 PTE 是 64位（8字节）的，它里面存了物理地址和属性
1: kd> dt nt!_MMPTE_HARDWARE
+0x000 Valid : Pos 0, 1 Bit
+0x000 Dirty1 : Pos 1, 1 Bit
+0x000 Owner : Pos 2, 1 Bit
+0x000 WriteThrough : Pos 3, 1 Bit
+0x000 CacheDisable : Pos 4, 1 Bit
+0x000 Accessed : Pos 5, 1 Bit
+0x000 Dirty : Pos 6, 1 Bit
+0x000 LargePage : Pos 7, 1 Bit
+0x000 Global : Pos 8, 1 Bit
+0x000 CopyOnWrite : Pos 9, 1 Bit
+0x000 Unused : Pos 10, 1 Bit
+0x000 Write : Pos 11, 1 Bit
+0x000 PageFrameNumber : Pos 12, 36 Bits
+0x000 ReservedForHardware : Pos 48, 4 Bits
+0x000 ReservedForSoftware : Pos 52, 4 Bits
+0x000 WsleAge : Pos 56, 4 Bits
+0x000 WsleProtection : Pos 60, 3 Bits
+0x000 NoExecute : Pos 63, 1 Bit
| 位 (Bit) | 名称 | 说明 |
|---|---|---|
| 63(最高位) | NX (No-Execute) | 1=禁止执行 , 0=允许执行 |
| 12-62 | PFN | 物理页帧号 (实际物理地址) |
| 2 | U/S (User/Supervisor) | 0=内核页, 1=用户页 |
| 1 | R/W (Read/Write) | 1=可写, 0=只读 |
| 0 | P (Present) | 1=页面有效 , 0=无效 |
